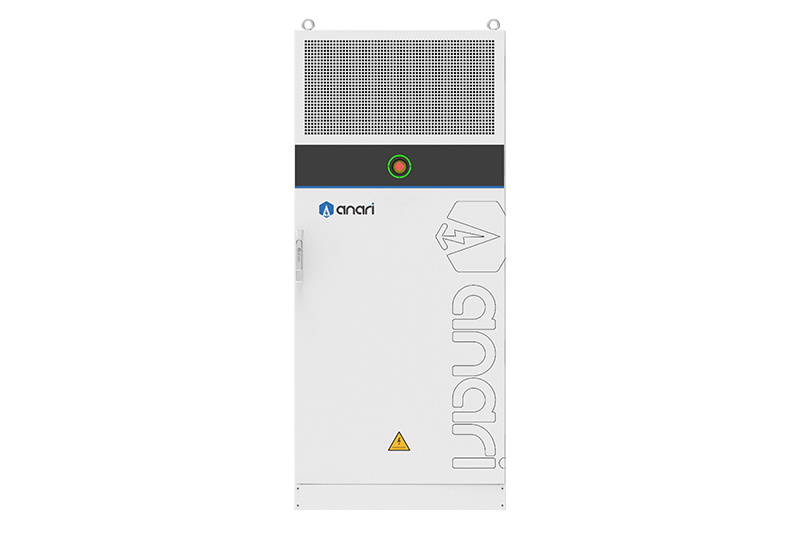

El ARK-E 100C es un bloque de energía integrado (PV+ESS) que combina un convertidor híbrido, un paquete de baterías y un armario eléctrico. Su diseño cumple con las normas IEC y se utiliza principalmente para satisfacer las necesidades de almacenamiento de energía fotovoltaica en instalaciones industriales y comerciales. El armario energético integra un MPPT fotovoltaico, un convertidor CC/CC para baterías y un convertidor bidireccional CC/CA. Puede funcionar conectado o aislado de la red, adaptándose a las diferentes aplicaciones del cliente y ofreciendo diversos modos de gestión de energía (EMS), como autoconsumo, modo económico y modo de respaldo. Sus principales aplicaciones incluyen centros comerciales, edificios de oficinas, hoteles, complejos comerciales, fábricas, plantas fotovoltaicas distribuidas, centrales eléctricas distribuidas, parques de energía de cero emisiones de carbono, microrredes, bombas de calor y generadores diésel.
Este sistema fotovoltaico de 100 kWp cuenta con carga acoplada en CC, salida de CA compatible con la red y bloques modulares escalables para un mantenimiento simplificado. Permite la monitorización remota en tiempo real, una seguridad proactiva y el funcionamiento autónomo con datos transparentes y menores gastos operativos.
Este avanzado sistema de baterías garantiza una seguridad superior gracias a sus cortafuegos multicapa, ventilación inferior para prevenir explosiones y predicción de fallos mediante inteligencia artificial. Su reducción de ruido del 50 % y su clasificación IP55/C5 permiten una implementación versátil en entornos comerciales y exigentes.
Este sistema totalmente refrigerado por líquido logra una alta densidad energética y un menor consumo auxiliar. Su diseño modular Pack/PCS, la gestión en un solo rack que elimina la circulación entre racks y su diseño integrado garantizan una alta disponibilidad, una implementación flexible y un coste total de propiedad reducido.
Este sistema modular plug-and-play cuenta con balanceo automático de la carga del paquete y no requiere excavación, minimizando las obras civiles. Admite operación paralela fuera de la red, alimentación de respaldo y gestión del desequilibrio trifásico para aplicaciones versátiles de soporte de red.
DATOS DEL SISTEMA | Tipo de célula | LFP 3.2V/314AH |
Configuración | 128S1P | |
Capacidad nominal | 120 kWh | |
Máxima eficiencia del sistema | ≥88% | |
Profundidad de descarga | 100% DOD | |
Frecuencia de voltaje | 50 Hz | |
Interfaz de comunicación | LAN | |
Número de ciclos | ≥10000 ciclos | |
Nivel de protección del sistema | IP55 （armario de baterías ） | |
Temperatura de funcionamiento | -35℃~55℃ （Reducción de potencia de 45 °C a 55 °C ） | |
Humedad de funcionamiento | 0%HR ～ 95%HR （Sin condensación ） | |
Ruido | < 70 dB | |
Altitud | ≤2000 m | |
Métodos de gestión térmica | Refrigeración líquida (batería+PCS) | |
Certificación | IEC 62619, IEC 62477, IEC 61000 IEC 60730, VDE 4105, CEI 0-21 EN 50549-1, UN38.3 | |
DATOS FV | Potencia máxima de entrada fotovoltaica | 100 kWp |
Tensión de entrada CC nominal | 720 V | |
Rango de voltaje MPPT | 150-850 V | |
DATOS DEL TERMINAL DE CC
| Tensión nominal | 720 V |
Máxima potencia | 110 kWp | |
Potencia máxima de entrada/salida | 152A | |
DATOS DE ENTRADA DEL GENERADOR | Tensión nominal | 400 V （-15%~10% ）3L/N/PE |
Potencia de entrada máxima | 100 kVA | |
Frecuencia nominal | 50 Hz | |
Corriente de entrada máxima | 145A | |
DATOS DE SALIDA | Potencia de salida nominal | 50 kVA |
Potencia de salida máxima | 55 kVA/largo plazo; 60 kVA/2 min | |
Tensión de salida nominal | 400 V （-15%~10% ）3L/N/PE | |
Frecuencia nominal | 50 Hz | |
PARÁMETRO MECÁNICO | Dimensiones (Ancho*Alto*Profundidad) | 1000 mm * 2270 mm * 1000 mm |
Peso total | 1600 kg |
